gabag | Duschboden Ultralight

Clever gedacht, perfekt gemacht.

Die Liste der guten Argumente ist lang: GABAG setzt in Sachen Schallschutz auch bei den Duschböden neue Massstäbe und erfüllt die erhöhten Anforderungen nach SIA-Normen 181 (2020) auf dem Rohbetonboden. Dank stufenlos von oben verstellbaren Schallschutzfüssen kann die gewünschte Einbauhöhe und Gefälle einfach und präzise eingestellt werden.

Die stabilen GABAG Duschböden sind rollstuhlgängig und verfügen über ein integriertes Ablaufgehäuse mit einem Linearentwässerungsabschlussprofil. Unsere GABAG Duschböden Ultralight sind äusserst einfach und schnell zu montieren.

Merkmale

Genial einfach und einfach genial

GABAG-Duschböden mit minimaler Bauhöhe sind in verschiedenen Standardgrössen und auf Wunsch auch massgeschneidert erhältlich. Wie auch immer: Mit GABAG entscheiden Sie sich für maximale Einfachheit und Perfektion bis ins kleinste Detail.

Die GABAG Duschboden Ultralight sind aus einem höhenjustierbaren Montageelement und einer Recycling-Verbundlatte (Eco-Pet) mit metallischer Oberfläche gefertigt. Dieser Funktionswerkstoff eignet sich hervorragend für den Nassbereich. Er nimmt keine Feuchtigkeit auf, ist stabil, schwundfrei, verrottungsfrei und pilzresistent. Die Kontruktion ist extrem biegesteiff und plan. Der in die Verbundplatte integrierte Ablauf-Grundkörper garantiert eine perfekte Überdeckung der Entwässerungsleitung auf bei tiefen Einbauhöhen.

GABAG Duschböden Ultralight sind mehrteilig, was sowohl die Anschlussarbeiten wie auch die Dichtigkeitskontrolle massiv erleichtert. Ein Gefälle von min. 2% kann über das höhenjustierbare Schallschutzelement eingestellt werden.

Mögliche Einbauhöhe - Masse mit Ablaufkörper

Anwendungsuntergruppen nach SIA 271-1 von A4.1 bis A4.3

Wassereinwirkungsklassse nach DIN 18534-1 (bis einschl.): W3-l

Abflussleistung

Sperrwasserhöhe: 50mm

Ablaufleistung (l/s) mit 10mm Aufstau: 0.6

Ablaufleistung (l/s) mit 20mm Aufstau: 0.8

Ablaufanschluss Ø 50mm

A	Höhe inkl. Sifon = 90mm / Höhe exkl. Sifon = 80mm
B	ca. 270mm
C	ca. 55mm
D	max. 170mm

GABAG Linearentwässerung

GABAG Linearentwässerung zu GABAG Duschboden Ultralight

Die GABAG Linearentwässerung bietet vollkommen neue Möglichkeiten für die individuelle Gestaltung von Traumbädern. Sie besticht mit ihrem Steg aus Edelstahl V4A, auf dem das Wasser zur Mitte hin abfließt. Optional kann sie mit einzigartigen Verbindungsstücken unendlich verlängert und oder abgewinkelt werden.

Um die Duschrinne endgültig auf die individuellen Anforderungen anzupassen, ist sie in verschiedenen Farben erhältlich. Außerdem stehen 800 bis 1.600 mm lange Varianten zur Auswahl.

Bodenbelagsstärke (minimal 11 mm bis max. 25 mm)

Die GABAG Linearentwässerung bieten wir in vier Farbvariationen an:

Copper gebürstet

Bronze gebürstet

Black gebürstet

Edelstahl gebürstet

Einbaufertiges Komplettset

Der GABAG Linearentwässerung liegen sämtliche für den Einbau benötigten Komponenten bei. Neben dem Ablauf-Grundkörper, der bereits fix im System integriert ist, wird die Dichtmanschette sowie der Geruchsverschluss, der Sperrwassereinsatz und die Abdeckung mitgeliefert.

Hygienisch und Wartungsfreundlich

Dank des einfach zu entnehmenden Sperrwassereinsatzes wird der Ablauf problemlos gereinigt und gewartet was vor unangenehmen Gerüchen geschützt.

Endlich unendlich

Unsere neue Duschrinne aus Edelstahl V4A ist nicht nur unendlich elegant, sondern auch unendlich vielseitig. Sie ist in vielen Farben und Längen erhältlich, lässt sich beliebig erweitern.

Edelstahl V4A

Die GABAG Linearentwässerung besteht aus gebürstetem oder poliertem Edelstahl V4A. Dieser Werkstoff wird den höchsten Anforderungen an Beständigkeit und Korrosionsfreiheit gerecht hält.
Vorteile und Nutzen

Rundum überzeugend und zwar nachhaltig

Erstklassiger Schallschutz

GABAG Duschböden setzen in Sachen Schallschutz neue Massstäbe und erfüllen die erhöhten Anforderungen nach SIA-Normen 181 (2020) auf dem Rohbetonboden.

Bauökonomisch clever

GABAG Duschböden verfügen über stufenlos von oben verstellbare Schallschutzfüsse für den passgenauen Einbau auf der gewünschten Höhe. GABAG Duschböden sind rollstuhlgängig, einfach zu reinigen und können nach der AIV direkt mit Platten belegt werden. Weitere Vorzüge sind der vormontierte Ablauf-Grundkörper (nach Wunsch auch mit anderen Rinnensystemen oder anderer Positon des Grundkörpers) und das allseitig vormontierte Schallschutzprofil zur Entkoppelung von der Bausubstanz.

100% Swiss Made

GABAG Duschböden sind ein Schweizer Qualitätsprodukt mit kurzen Lieferfristen und hoher Flexibilität für Spezialanforderungen. Immer inbegriffen ist bei GABAG auch eine professionelle, objektspezifische Beratung, auf die Sie sich jederzeit verlassen können.

Durchdacht und nachhaltig

GABAG Duschböden sind komplette Fertigprodukte ohne Risiko von Fehlmontagen. Sie sind eigenstabil, schwundfrei und nehmen keine Feuchtigkeit auf. GABAG Duschböden sind sehr montagefreundlich, ohne Austrocknungs- oder Wartezeiten. Die Dichtheitsprüfung des Ablaufs ist einfach und schnell gemacht, optisch wie manuell. Eine optimale Überdeckung des Ablaufsystems wird jederzeit sichergestellt.

Architektonisch vielseitig

Mit GABAG Duschböden können Detailanschlüsse wie zum Beispiel Duschtrennwände sauber gelöst werden. Fliesenraster können im Bad durchgezogen werden (gleichmässiges Fugenbild).

Auch wenn die Wandbeläge noch nicht bekannt sind, kann der GABAG Duschboden bereits montiert werden, da die Dicke des Bodenbelages (min. 11 mm bis max. 25 mm) einfach durch die Rinnenabdeckung in der Höhe ausgeglichen werden kann. Das garantiert gegenüber der Bauherrschaft maximale Flexibilität. Durch massgefertigte Duschbodenlösungen sind speziellen Einbausituationen praktisch keine Grenzen gesetzt. Die GABAG Linearentwässerung kann in der Länge angepasst werden.
Download

Informationsbroschüren

Duschboden Produktebroschüre

PDF-Datei, 2.6MB

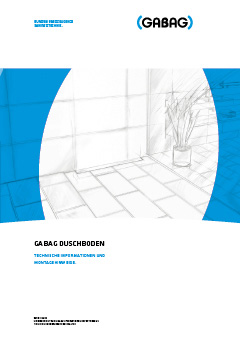

Duschboden Montageanleitung

PDF-Datei, 6.6MB
